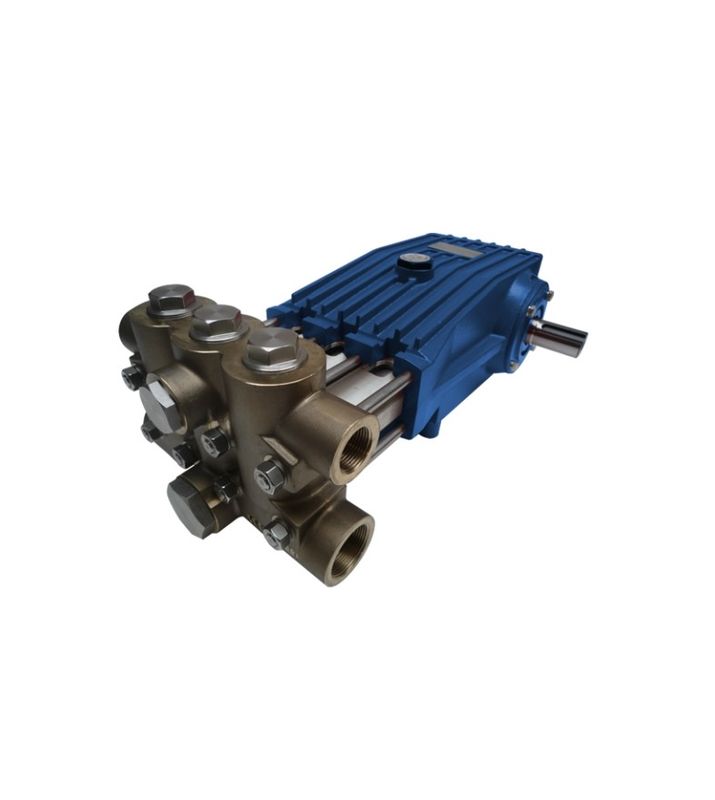

3WP80 Pompes à triple plongeur à haute pression Pompes à triple réciprocité
Pompes à plongeurIntroduction:
Pompes à plongeursont des pompes triplex (trois pistonnes), à déplacement positif, à pompe à dérive triplex.chaque rotation de l'arbre à manivelle crée un mouvement direct dans les tiges du piston entraînant une sortie positive de débit de la pompeCette sortie de la pompe est en relation directe avec la vitesse (ici, coups/minute) de la pompe.Le diamètre du piston et la longueur de course déterminent la quantité de liquide manipulée à chaque course et tourLa pression de décharge est créée par la restriction imposée au débit par les buses ou les restrictions en aval.
Notrepompes à piston triplexCes pompes triplex à haute pression peuvent également être alimentées par un entraînement variable pour ajuster le débit en fonction des variations de la demande.La restriction en aval nécessitera un réglage ou une vanne pour réguler le changement de débit.
Pendant la course d'aspiration, le piston se déplace vers la gauche, provoquant la soupape de freinage dans l'aspiration.Pompes à déplacement positif réciproqueligne de fonctionnement entre le réservoir et le cylindre de pompe pour ouvrir et admettre l'eau du réservoir.l'installation de la soupape de freinage dans la conduite d'aspiration et l'ouverture de la soupape de freinage dans la conduite de décharge. The volume of liquid moved by the pump in one cycle (one suction stroke and one discharge stroke) is equal to the change in the liquid volume of the cylinder as the plunger moves from its farthest left position to its farthest right position.
Pompes à plongeurLes spécifications:
| Charge nominale du plongeur: 3100 kg |
Longueur de course: 80 mm |
Poids: 1500 kg | ||||||||||||
|
3WP80 Pompes réciproques triplexes à haute pression |
||||||||||||||
| Diamètre du plongeur (mm) | 95 | 80 | 68 | 56 | 48 | 43 | 35 | 28 | 25 | 23 | 21 | 18 | ||
| Pression de travail (MPa) | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | ||
| Vitesse (min) | Débit L/min M3/h Puissance KW | |||||||||||||
|
90 |
L/min | 153 | 108 | 78.4 | 53.2 | 39.1 | 31.4 | 20.8 | 13.3 | 10.6 | 9 | 7.5 | 5.5 | |
| M2/h | 9,2 | 6.5 | 4.7 | 3.2 | 2.3 | 1.9 | 1,2 | 0.8 | 0.64 | 0.55 | 0,45 | 0.33 | ||
| KW | 7 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 14 | 14 | 14 | 11 | ||
|
140 |
L/min | 238 | 168 | 121 | 82.7 | 60.8 | 48.8 | 32.3 | 20.7 | 16.5 | 14.1 | 11.6 | 8.5 | |
| M2/h | 14.3 | 10.1 | 7.3 | 5 | 3.6 | 2.93 | 1.9 | 1.2 | 0.99 | 0.84 | 0.7 | 0.51 | ||
| KW | 10 | 20 | 20 | 20 | 20 | 20 | 20 | 17 | 20 | 20 | 20 | 18 | ||
|
160 |
L/min | 272 | 193 | 139 | 94.5 | 69.5 | 55.7 | 36.9 | 23.6 | 18.8 | 15.9 | 13.3 | 9.8 | |
| M3/h | 16.3 | 11.6 | 8.4 | 5.7 | 4.2 | 3.3 | 2.2 | 1.4 | 1.1 | 0.96 | 0.8 | 0.59 | ||
| KW | 11 | 24 | 22.3 | 22.6 | 22.2 | 23 | 22 | 18.8 | 22.5 | 22.2 | 21.2 | 20 | ||
|
200 |
L/min | 340 | 241 | 174 | 118 | 87 | 70 | 46 | 30 | 24 | 20 | 17 | 12 | |
| M3/h | 20.3 | 14.4 | 10.4 | 7.07 | 5.21 | 4.19 | 2.75 | 1.80 | 1.44 | 1.20 | 1.02 | 0.72 | ||
| KW | 14 | 29 | 28 | 28 | 28 | 28 | 28 | 24 | 29 | 28 | 27 | 24 | ||
|
280 |
L/min | 476 | 338 | 244 | 165 | 122 | 97 | 65 | 41 | 33 | 28 | 23 | 17 | |
| M3/h | 28.5 | 20.2 | 14.6 | 9.88 | 7.31 | 5.81 | 3.89 | 2.46 | 1.98 | 1.68 | 1.38 | 1.02 | ||
| KW | 19 | 40 | 39 | 39 | 39 | 39 | 39 | 34 | 40 | 39 | 37 | 34 | ||
|
320 |
L/min | 544 | 386 | 279 | 189 | 139 | 111 | 74 | 47 | 38 | 32 | 26 | 19 | |
| M3/h | 32.5 | 23.1 | 16.7 | 11.3 | 8.32 | 6.65 | 4.43 | 2.81 | 2.28 | 1.92 | 1.56 | 1.14 | ||
| KW | 22 | 46 | 45 | 45 | 44 | 44 | 44 | 37 | 45 | 45 | 42 | 38 | ||
|
370 |
Un peu. | 629 | 446 | 322 | 219 | 160 | 129 | 85 | 55 | 44 | 37 | 31 | ||
| M3/h | 37.6 | 26.7 | 19.2 | 13.1 | 9.58 | 7.72 | 5.09 | 3.29 | 2.63 | 2.22 | 1.86 | |||
| KW | 25 | 54 | 52 | 53 | 51 | 52 | 51 | 44 | 53 | 52 | 50 | |||
|
400 |
L/min | 680 | 482 | 348 | 236 | 174 | 139 | 92 | 59 | 47 | 40 | |||
| M3/h | 40.7 | 28.8 | 20.8 | 14.1 | 10.42 | 8.32 | 5.51 | 3.53 | 2.81 | 2.40 | ||||
| KW | 27 | 58 | 56 | 57 | 56 | 56 | 55 | 47 | 56 | 56 | ||||
|
450 |
L/min | 542 | 392 | 266 | 195 | 157 | 104 | 66 | 53 | |||||
| Je vous en prie. | 32.4 | 23.4 | 15.9 | 11.6 | 9.4 | 6.23 | 3.95 | 3.17 | ||||||
| KW | 65 | 63 | 64 | 62 | 63 | 62 | 53 | 64 | ||||||
※ Lorsque vous souhaitez sélectionner un type de pompe à pression élevée avec un certain débit et une pression et une pompe à haute pression pour un milieu spécial,S'il vous plaît obtenir votre dernier dessin général et dessin de fondation de notre usine.
Application de la pompe à plongeur:
Nettoyage et lavage à haute pression
Essai de pression hydrostatique
Nettoyage de véhicules, de voies ferrées et d'avions
Nettoyage de tuyaux et de tubes
Nettoyage des réservoirs, du réacteur et des récipients
Nettoyage des égouts et des égouts
Élimination de la peinture et de la rouille
Pulvérisation / brume / brume
Injection / alimentation / posologie
Pompes à haute pression pour osmose inverse
Coupe, retrait et démolition
Déborder
