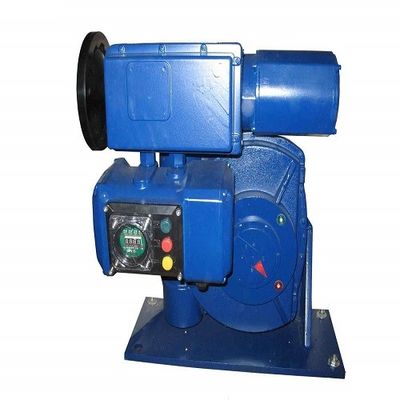

Série SD Actuateurs électriques à quart de tour Actuateur électrique motorisé Type intelligent monté au pied
-
Mettre en évidence
Actuateur électrique à quart de tour de la série SD
,Actuateur électrique à quart de tour de couple de 100 Nm
,Unité d'actionnement de soupape électrique à quart de tour de 60 Hz
-
Nom du produitActuateurs électriques motorisés
-
Température de fonctionnement-10 à +55°C/-20 à +70°C
-
Humidité relative≤95%
-
Voltage unique CA220v±10%
-
Ac à trois phases à trois fils380V±10%
-
FréquenceLe système de freinage doit être équipé d'un système de freinage de freinage de freinage.
-
Courant électriquePour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'
-
Lieu d'origineChine
-
Numéro de modèleSérie d'écart-type
Série SD Actuateurs électriques à quart de tour Actuateur électrique motorisé Type intelligent monté au pied
Série SD Actuateurs électriques à quart de tour Actuateur électrique motorisé Type intelligent monté au pied
Résumé de l'actionneur de vanne à quart de tour:
Le mécanisme d'actionnement électrique est le dispositif de commande terminal du système de mesure et de commande des processus industriels.Il peut convertir le signal du système de commande dans le déplacement angulaire de l'arbre de sortie pour contrôler la position de l'intercepteur dans la vanne ou d'autres structures de réglage, afin que le milieu contrôlé puisse être contrôlé selon les réglementations du système.
Conditions de travail des actionneurs électriques à quart de tour:
1) Conditions d'alimentation électrique:
Voltage unique en courant alternatif: 220V±10%
Tricoude à courant alternatif triphasé: 380V±10%
Fréquence: 50/60 Hz ± 1%
DC220V
DC48V
Veuillez indiquer avant de commander une alimentation spéciale
2)Conditions environnementales
Température: -10 à +55°C ou -20 à +70°C
Humidité relative: pas plus de 95%, milieu non corrosif dans l'air ambiant
Système de travail: système de travail intermittent réversible, le nombre de connexions par heure est de 320 lorsque le taux de continuité de connexion est de 50%
Les caractéristiques de l'actionneur de vanne à quart de tour:
| Modèle | Le couple nominal (Nm) doit être supérieur ou égal à: |
Temps de fonctionnement complet |
Monté sur une bride | Base montée | Paramètres du moteur équipé | |
|
Flanche de montage Norme de l'ISO |
Modèle de charnière à billes | Code de tension |
Puissance nominale KW |
|||
| OA-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F1 à F2 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F1 à F2 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F1 à F2 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25, sous réserve de l'annexe | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
