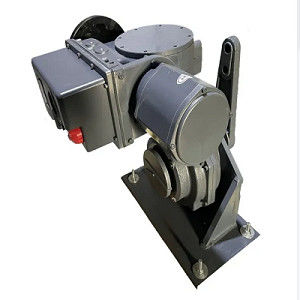

Actuateur de soupape électrique à quart de tour de la série SD Actuateur électrique motorisé

Actuateur de soupape électrique à quart de tour de la série SD Actuateur électrique motorisé

Résumé de l'actionneur de vanne à quart de tour:

Les actionneurs électriques à quart de tour utilisent de l'énergie électrique pour ouvrir, fermer ou activer des vannes d'accélérateur qui nécessitent un positionnement très précis.Ils sont conçus pour automatiser le fonctionnement précis des vannes qui s'ouvrent et se ferment par un mouvement rotatif de 90° (un quart de tour), tels que les soupapes à billes, les soupapes à bouchons, les soupapes d'étouffement, les soupapes à décharge et les soupapes à papillon.Les actionneurs rotatifs à quart de tour peuvent également être utilisés pour automatiser les amortisseurs pour réguler le flux d'air dans les cheminées et les équipements de traitement de l'air pour l'industrie de la climatisation.

Actuateurs de vannes à quart de tourcan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyLeur conception compacte et leur poids relativement léger sont idéaux pour les situations où l'espace d'installation est limité, ce qui permet un espace supplémentaire pour les options de tuyauterie alternatives.

Spécification de l'actionneur de soupape électrique à quart de tour:

Performance technique de l'actionneur électrique à quart de tour:

1. Menu de débogage en chinois et en anglais, simple et intuitif
2Prend en charge 3 méthodes de commande: (toutes sont de couple optique d'isolation)
A. Le contrôle de type commutateur peut choisir le contrôle jog ou le contrôle save.
B. Norme de commande analogique 4-20mA, impédance du signal d'entrée 100Ω, impédance du signal de sortie < 750Ω. (configuration standard)
C. Contrôle du bus MODBUS (facultatif)
3. Il a des fonctions d'identification et de correction de la séquence de phase. L'alimentation en trois phases n'a pas besoin d'identifier la séquence de phase et l'appareil peut fonctionner normalement lorsqu'il est connecté.
4Il dispose de la fonction de protection contre les pertes de phase de l'alimentation électrique.
5Il existe plusieurs mesures de protection:
A. Limites électroniques
B. Protection contre le surcourant
C. Protection contre l'interruption du signal, maintien en position, pleine fermeture, pleine ouverture, trois modes au choix
D. Protection contre la surchauffe du moteur
E. Protection du rotor au ralenti, lorsqu'il y a une commande de commande, après 8S, il n'y a pas d'action de rétroaction et il est jugé au ralenti.
6. Équipé de contacts secs d'alarme à 4 voies, les éléments d'alarme peuvent être sélectionnés via les paramètres
7. Contrôle de haute précision, erreur ≤ ± 1%, freinage adopte le freinage à réaction retardée, et la fluctuation du courant est faible.
8. avec fonction de contrôle d'urgence ESD.
9Le niveau de protection le plus élevé est IP67.

10. Mettre en œuvre les normes IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 et la référence.
