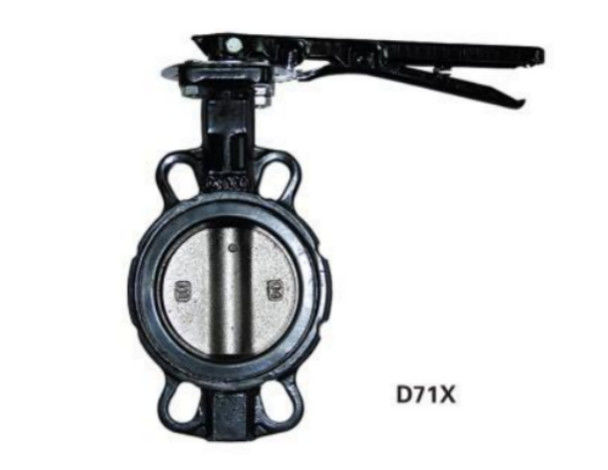

Type LT Vaisseau à vaisselle à papillons à haute performance
-
Mettre en évidence
Ventilateur à papillon de type LT
,2 pouces de soupape papillon en fonte
,Ventilateur papillon de gaufre zéro fuite
-
Nom du produittype vanne papillon de gaufrette
-
Les médiasAir, eau, vapeur, divers milieux corrosifs, boue, pétrole, métaux liquides et milieux radioactifs et
-
DiamètreDN50 ((2 ̊) - 600 ((24 ̊)
-
CaractéristiqueFuite nulle
-
MatérielFer moulé
-
Lieu d'origineChine
-
Numéro de modèleLT Type
Type LT Vaisseau à vaisselle à papillons à haute performance
Type LT Vaisseau à vaisselle à papillons à haute performance
Structure du bâtiment
Une soupape papillon à plaquette est constituée d'un corps rond ou en forme de disque avec une ouverture centrale et un élément de fermeture en forme de disque ou de papillon à l'intérieur du corps.connu sous le nom de disque papillon ou waferLe corps de la vanne est équipé de brides sur les deux côtés pour une installation facile entre les brides de tuyauterie.
Opération:
La soupape papillon fonctionne en faisant pivoter le disque ou l'élément papillon dans la trajectoire du débit.il permet un débit maximal à travers la vanneLe disque peut être placé n'importe où entre les deux pour réguler le débit.
Paramètres:
| Nom de l'appareil | 尺寸Size ((mm) | Poids (en kg) | |||||||||||||
| Une | B. Pour | C | D | L | H est | D1 | N-φ | Le K. | E | n1-φ1 | Φ2 | G | |||
| mm | pouces | Je ne sais pas si je peux vous aider.6 | |||||||||||||
| 50 | 2 ¢ | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-M16 | 77 | 57.15 | Quatre à six.7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | Quatre à six.7 | 12.6 | 137 | 4.2 |
| 80 | 3 ¢ | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | Quatre à six.7 | 12.6 | 189 | 4.7 |
| 100 | 4 ¢ | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4 à 10.3 | 15.77 | 206 | 9.0 |
| 125 | 5 ¢ | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4 à 10.3 | 18.92 | 238 | 10.9 |
| 150 | 6 ¢ | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8 M20 | 92 | 69.85 | 4 à 10.3 | 18.92 | 266 | 14.2 |
| 200 | 8 ¢ | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12 à 24 |
115 | 88.9 | 4 à 14.3 | 22.1 | 329 | 18.2 |
| 250 | 10 ¢ | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12 à 20 12 à 24 |
115 | 88.9 | 4 à 14.3 | 28.45 | 393 | 26.8 |
| 300 | 12 ¢ | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12 à 20 12 à 24 |
140 | 107.95 | 4 à 14.3 | 31.6 | 462 | 40 |
| 350 | 14 ¢ | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
16 à 20 16-M24 |
140 | 107.95 | 4 à 14.3 | 31.6 | 515 | 56 |
| 400 | 16 ¢ | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
16-M24 16 à 27 |
197 | 158.75 | 4 à 20.6 | 33.15 | 579 | 96 |
| 450 | 18 ¢ | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20-M24 20-M27 |
197 | 158.75 | 4 à 20.6 | 38 | 627 | 122 |
| 500 | 20 ¢ | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20-M24 20 à 30 |
197 | 158.75 | 4 à 20.6 | 41.15 | 696 | 202 |
| 600 | 24 ¢ | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-M27 20-M33 |
276 | 215.9 | 4 à 22.2 | 50.65 | 821 | 270 |
Note: le numéro de série
La soupape papillon de type "LT" est adaptée à deux niveaux de pression: PN1.0/PN1.6MPa. Il existe deux tailles dans chaque grille du tableau, indiquant respectivement PN1.0/PN1.6MPa.Pour les dimensions de connexion au niveau de pression, les dimensions de connexion de la bride de tuyauterie reliées à la vanne se réfèrent au tableau des dimensions de la bride de connexion.électrique, pneumatiques et autres dispositifs de transmission.
La structure, les performances et les matériaux des pièces de la soupape papillon de type "LT" sont les mêmes que ceux de la soupape papillon de type "A".La différence réside dans le fait que le type "A" peut être relié au centre entre deux brides de tuyauterie par des boulons à étriers (ou des boulons hexagonaux prolongés) (i).e. du type "clip-on").
En plus d'être relié entre deux conduites par deux boulons hexagonaux ordinaires, le type "LT" peut également être installé à l'extrémité du tuyau (c'est-à-dire à un seul pinceau) et utilisé comme soupape de vidange,mais l'utilisation de l'extrémité du tuyau doit être spécifiée dans le contrat de commande.
Les dimensions de connexion de la bride sont conformes à G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 et à d'autres normes et doivent être spécifiées par l'utilisateur dans le contrat.
Les avantages:
Ils sont compacts et légers, ce qui facilite leur installation et leur manipulation.
Opération rapide et facile avec un quart de tour.
Bon contrôle du débit et faible chute de pression.
Rentable par rapport aux autres types de vannes.
Convient à diverses applications, y compris la climatisation, le traitement de l'eau, les procédés chimiques et industriels.
Applications:
Les soupapes papillon à gaufres sont couramment utilisées dans des applications où l'espace et le poids sont des contraintes, telles que dans les systèmes CVC, les usines de traitement de l'eau et les processus industriels.Ils sont adaptés pour contrôler le débit de liquides, des gaz et des lisières dans un large éventail d'industries.
