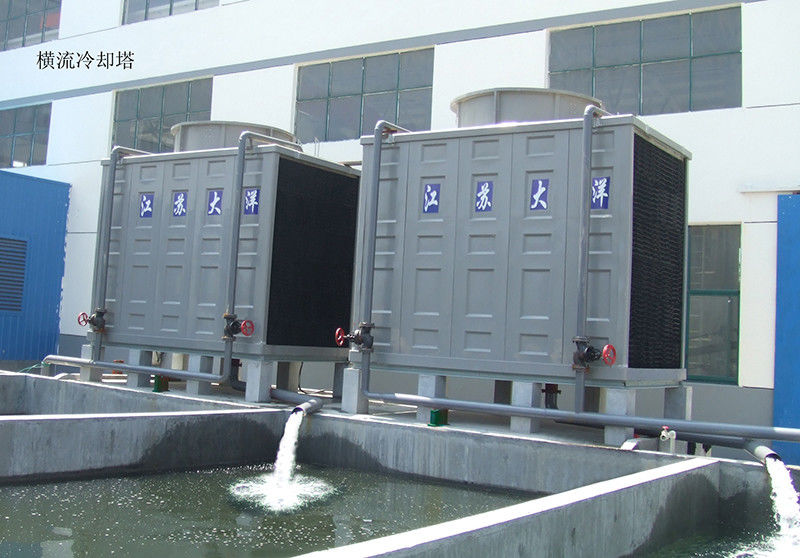

CTI Institute Square Combined Crossflow Open Circuit Cooling Tower

Tour de refroidissement en circuit ouvert à flux croisé combiné carré de l'Institut CTI

  • Mettre en évidence

    Tour de refroidissement combinée à circuit ouvert carré

    ,

    Tour de refroidissement en circuit ouvert de l'Institut CTI

    ,

    Tour de refroidissement à circuit ouvert quadré combiné

  • Nom du produit
    Tour de refroidissement par débit croisé
  • Débit
    100 m3/h à 8000 m3/h
  • Pièces de machines
    Ventilateur en alliage d'aluminium/moteur spécial/remplisseur en PVC/récipient de vidange/composants
  • Le type
    Type à basse température/type standard/type à température moyenne/type à température élevée
  • Matériel enfermant
    Composites en FRP
  • Application du projet
    Équipement de traitement de l'eau
  • Lieu d'origine
    Jiangsu, Chine
  • Certification
    CTI/ISO9001:2008
  • Numéro de modèle
    Série HLT
  • Quantité de commande min
    1

Tour de refroidissement en circuit ouvert à flux croisé combiné carré de l'Institut CTI

Tour de refroidissement à flux croisés combinée carrée de l'Institut CTI Tour de refroidissement à circuit ouvert



Description du produit :



Une tour de refroidissement à flux croisés combinée carrée est un type de tour de refroidissement couramment utilisée dans les processus industriels pour évacuer la chaleur d'un système. Les tours de refroidissement à flux croisés combinées carrées sont couramment utilisées dans les environnements industriels tels que les centrales électriques, les raffineries, les usines pétrochimiques, les systèmes CVC et d'autres installations où de grandes quantités de chaleur doivent être dissipées.



Caractéristiques du produit :



La tour de refroidissement à flux croisés HLT a passé la certification de l'American CTI Cooling Tower International Association (disponible sur le site officiel) et a établi la certification du système d'assurance qualité ISO9001:2008.
Notre société a de nombreuses années d'expérience dans la fabrication et a pleinement appliqué les technologies avancées de notre société, tant au pays qu'à l'étranger. Grâce à l'utilisation et aux tests pratiques, ses divers indicateurs de performance ont atteint ou dépassé les normes nationales GB/T7190.1-2008 « Tour de refroidissement en plastique renforcé de fibres de verre » et DB31/204-1997 « Norme de gestion de l'exploitation économique des tours de refroidissement et de leur système ». Tous ses aspects représentent le niveau avancé des tours de refroidissement nationales actuelles. Les manifestations spécifiques sont :



1. La conception à flux croisés est adoptée, ce qui présente une forte applicabilité et une large gamme de conditions de travail.
2. Le corps de la tour adopte une structure en treillis avec une bonne stabilité, sécurité et fiabilité.
3. Meilleure résistance à la corrosion et durée de vie plus longue.
4. Le système de distribution d'eau de type auge est adopté pour économiser la tête de pompe à eau, avec une efficacité élevée et une faible consommation d'énergie.
5. Système d’exploitation et plate-forme d’exploitation extrêmement pratiques.
6. Le produit est léger, de petite taille, de structure compacte et facile à installer.
7. Belle apparence.



Spécifications du produit :



Modèle Volume Différence de température ℃ Dimension Ventilateur Vanne de tuyau fabriquée par l'utilisateur Bruit dB(A)

Poids

kg

Poids kg
28℃ 27℃ L×l×H Volume d'air (dix mille) m3/h

Diamètre

cm

Puissance kW

Trans

mission

Nombre

Tuyau d'arrivée d'eau

mm

Distribution d'eau

mm

Sortie d'eau mm

Approvisionnement en eau

mm

Tuyau de trop-plein

mm

Sortie de drainage mm



10



10



12

5 1700×850×1250 0,60 500 0,37 Direct



1



40



32x2



65



25



30



30

∠50 200 450
6 1700x850×1500 0,72 600 0,75 210 460
10 1700x850×1750 1,05 700 0,75   220 470
25 1700×850×2000 1,80 700 1,5   230 480



15



15



18

5 1800x950x1500 0,72 600 0,55 Direct



1



50



40x2



65



25



30



30

∠50 230 530
6 1800x950×1750 1,05 700 0,75 240 540
10 1800×950x2000 1,80 700 1.10   260 560
25 1800×950×2250 2.70 800 1,5   280 580



20



20



25

5 1900×1150x1750 1,05 700 0,75 Direct



1



65



50×2



80



25



40



30

∠50 320 870
6 1900x1150×2000 1,25 800 0,75 340 800
10 1900x1150×2250 1.8 800 1.10   360 910
25 1900×1150×2500 3.2 800 1,5   380 930



30



30



a5

5 2100x1150×2000 1.8 800 1.10 Direct



1



65



50x2



80



25



40



40

∠50 350 950
6 2100x1250×2250 2.2 900 1.10 380 980
10 2100×1250×2500 3.3 900 1,5   400 1000
25 2100×1250×2700 4.4 1000 2.2   450 1050



50



50



55

5 2800x1450×2250 3.3 1000 1.1 Direct



1



80



65×2



100



40



50



50

∠50 750 1450
6 2800x1450x2500 3.8 1200 1,5 760 1510
10 2800x1450×2750 4.8 1200 2.2   820 1600
25 2800×1450×2900 6.5 1200 2.2   900 1700



Modèle Volume Différence de température℃ Dimension Ventilateur Vanne de tuyau fabriquée par l'utilisateur Bruit dB(A)

Poids

kg

Poids

kg

28℃ 27℃ L×l×H

Volume d'air

(Dix mille) m3/h

Diamètre

cm

Puissance kW

Trans

mission

Nombre

Tuyau d'arrivée d'eau

mm

Distribution d'eau

mm

Sortie d'eau mm

Approvisionnement en eau

mm

Tuyau de trop-plein

mm

Sortie de drainage mm



B0



80



90

5 3500×1700×3000 5.4 1200 2.2 Direct



1



100



80×2



125



40



50



50

∠51 890 1900
6 3500×1700x3200 6.2 1500 3.0 1000 2100
10 3500×1700×3600 6.5 1500 3.0   1300 2400
25 3500×1700×4100 7.2 1500 4.0   1500 2600



100



100



115

5 3800×2100x3000 6,5 1500 3.0 Direct



1



125



100x2



150



40



50



50

∠51 1050 2550
6 3800×2100×3100 6.8 1800 3.0 1200 2600
10 3800×2100×3600 7.5 1800 4.0   1500 2750
25 4000×2300×4100 10.5 2000 5.5   1800 2950



125



125



140

5 3800×2400×3000 7.2 1500 3.0 Direct



1



125



100×2



150



40



50



50

∠52 1300 2650
6 3800×2400×3100 9.7 1800 4.0 1400 2700
10 3800×2400×3600 10.5 1800 4.0   1600 2950
25 4000x240084100 13.6 2000 5.5   2000 3350



150



150



170

5 4000×2700×3000 8.5 1800 4.0 Direct



1



150



125×2



200



40



50



50

∠52 1400 2850
6 4000×2700×3100 9.7 2000 4.0 1650 3100
10 4200×2700×3600 13.6 2000 5.5   2000 3450
25 4400×2700×4100 16.0 2400 7.5   2400 4150



175



175



180

5 4000×2800×3000 9.0 1800 4.0

Direct

Réduire



1



150



125×2



200



40



50



50

∠50 1800 3400
6 4200×2800x3100 9.8 2000 5.5 1900 3550
10 4200×2800×3600 14.0 2000 5.5   2400 3900
25 4400×2800×4100 16.0 2400 7,5   2700 4300



200



200



230

5 4200×3000×3000 12.2 2000 5.5

Direct

Réduire



1



200



125×2



250



40



50



50

∠53 1950 3600
6 4200x3000×3100 13.0 2000 5.5 2100 3780
10 4400×3000×3600 16.2 2400 7.5   2400 4250
25 4800×3200×4100 18.0 2800 11.0   2700 4750



250



250



280

5 4400x3300x3000 13.6 2400 7.5 Réduire



1



200



150×2



250



40



65



65

∠56 2400 4470
6 4400x3300×3100 16.2 2400 7.5 2600 4700
10 4800×3300×3600 18,5 2800 11.0   2700 4900
25 4800x3300x4100 20,5 2800 11.0   2900 5300



300



300



320

5 4800x3900x3000 16.2 2800 7.5 Réduire



1



250



150×2



300



40



65



65

∠56 2700 5450
6 4800x3900×3100 18.6 2800 11.0 2900 5650
10 5000x3900x3600 18.6 3000 11.0   3000 5900
25 5200×3900×4100 20,5 3200 11.0   3150 6700



350



350



375

5 4000x5600x3000 18,6 1800 4.0

Direct

Réduire



2



250



125×4



200×2



40×2



50x2



50×2

∠56 3100 6900
6 4200×5600x3000 20,5 2000 5.5 3180 7300
10 4200×5600x3600 23.0 2000 5.5   3450 7800
25 4400x5600×4100 25,8 2400 7.5   3900 8500



400



400



430

5 4200×6000×3000 25.0 2000 5.5

Direct

Réduire



2



200



125×4



250×2



40×2



50x2



50x2

∠59 3300 7200
6 4200×6000×3100 27.0 2000 5.5 3500 7500
10 4400×6000×3600 32.0 2400 7.5   3950 7700
25 4800×6400×4100 40.0 2800 11.0   4200 8000



Modèle Volume

Différence de température

°C

Dimension Ventilateur Vanne de tuyau fabriquée par l'utilisateur Bruit dB(A)



Poids

kg





Poids

kg



28℃ 27℃ L×l×H Volume d'air (dix mille) m3/h



Diamètre

cm



Puissance kW



Trans

mission



Nombre



Tuyau d'arrivée d'eau

mm





Distribution d'eau

mm



Sortie d'eau mm





Approvisionnement en eau

mm





Tuyau de trop-plein

mm



Sortie de drainage mm



450



450



480

5 4000×8100×3000 25.0 1800 4.0



Direct

Réduire





3



300



125×6



200x3



40×3



50×3



50×3

∠59 4050 8400
6 4000x8100x3100 29.0 1800 4.0 4200 8500
10 4200×8100×3600 40.0 2000 5,5   4500 9000
25 4400x8100x4100 48.0 2400 7.5   4900 10000



500



500



550

5 4400×6600×3000 27.0 2400 7.5 Réduire



2



300



150×4



250×2



40×2



65×2



65×2

∠60 4100 8600
6 4400x6600x3100 32.0 2400 75 4250 9000
10 4800×6600×3600 38,0 2800 11.0   4600 11000
25 4800x6000x4100 52.0 2800 11.0   4960 11500



600



00



650

5 4200×9000×3000 32,5 2000 5.5



Direct

Réduire





3



350



125×6



250×3

40x4



50×3



50x3

∠61 4650 10500
6 4200x9000x3100 40.0 2000 5.5 4800 11000
10 4400×9000×3600 45,5 2400 7.5   5300 12500
25 4800x9600×4100 60,0 2800 11.0   5900 13000



700



700



750

5 4000×11200×3000 40.0 1800 4.0



Direct

Réduire





4



350



125x8



200×4



40×4



50×4



50×4

∠62 6100 13000
6 4200×11200x3100 45,5 2000 5.5 6250 13500
10 4200×11200x3600 52,5 2000 5.5   6700 14000
25 4400×11200×4100 70,0 2400 7.5   7600 15000



800



800



860

5 4200x12000x3000 48.0 2000 5.5



Direct

Réduire





4



400



125×8



250x4



40×4



50×4



50×4

∠62 6100 15100
6 4200×12000×3100 52,5 2000 5.5 6300 15600
10 4400×12000×3600 72.0 2400 7.5   7200 16000
25 4800x12800×4100 80,0 2800 11.0   8100 16900



900



900



960

5 4000x16200x3000 54.0 1800 4.0



Direct

Réduire





6



400



125×12



200×6



40×6



50×6



50×6

∠65 6600 13800
6 4000x16200x3100 57,5 2000 4.0 7000 16000
10 4200×16200×3600 67,5 2000 5.5   8600 16800
25 4400×16200×4100 90,0 2400 7.5   10000 17600



1000



1000



1230

5 4200×15000×3100 62,5 5000 5.5



Direct

Réduire





5



400



125×10



250x5



40×5



50×5



50x5

∠68 7600 16600
6 4200×15000×3100 65,5 2000 5.5 7800 16900
10 4200×15000×3100 75,5 2400 7.5   9100 18900
25 4800x16000x4100 98,0 2800 11.0   10100 20700



1200



1200



1350

5 4200x18000×3000 100 2000 5.5



Direct

Réduire





6



500



125×12



2506



40%6



50×6



50x6

∠68 9400 21000
6 4200x18000×3100 115 2000 5.5 9600 22000
10 4400x18000x3600 140 2400 7.5   10100 23000
25 4800×19200×4100 210 2800 11.0   12200 26000



1500



1500



1650

5 4400×19800×3000 100 2400 7.5 Réduire



6



500



125x12



250x6



40x6



65×6



65x6

∠68 10100 23000
6 4400×19800×3100 115 2400 7.5 11500 25000
10 4800×19800×3600 140 2800 11.0   12500 31000
25 4800x19800×4100 210 2800 11.0   14500 36000



1800



1800



1805

5 4200×27000×3000 100 2000 4.0



Direct

Réduire





9



550



125x18



250x9



40x9



50x9



50x9

∠68 14200 22500
6 1200×27000×3100 120 2000 5.5 15000 24000
10 4400×27000×3600 150 2400 7.5   17000 35000
25 4800×28800×4100 240 2800 11.0   20000 56000



Modèle Dimension ColonneDimension Vanne de tuyau fabriquée par l'utilisateur
L×l L mm B mm L1 mm 2×L2 mm H>mm Numéro de colonne DN0 mm DN1xNombre mm

DN2

mm

DN3xNombre mm

DN4xNombre mm DN5xNombre mm
350 5200×4600 5200 4600 1700 1750 800 16 250 125×4 300 40 50 50
5400×4600 5400 4600 1800 1800
5600×4600 5600 1600 1800 1900
400 5600x5200 5600 5200 1800 1900 1000 16 300 125×4 350 40 50 50
5800×5200 5800 5200 1900 1950
6200×5200 6200 5200 2000 2100
450 5600×5400 5600 5400 1800 1900 1000 16 300 150×4 350 50 65 65
5800x5400 5600 5400 1900 1950
6200×5400 6200 5400 2000 2100
500 6200×5600 6200 5600 1550 1550 1000 25 300 150×4 350 50 65 65
6400x5600 6400 5000 1600 1600
6600x5600 6600 5600 1650 1650
600 6600x5800 6600 5800 1650 1650 1200 25 350 200×4 400 66 80 80
7000x5800 7000 5800 1750 1750
7100×5600 7100 5800 1775 1775
700 7000×6500 7000 6500 1750 1750 1200 25 350 200×4 400 65 80 80
7400×6500 7400 6500 1850 1850
8000×6500 8000 6500 2000 2000



Comment ça marche :



1. Refroidissement : l'eau chaude est pompée depuis le processus industriel jusqu'au sommet de la tour de refroidissement et distribuée sur le garnissage. Lorsque l'eau descend le long du garnissage, elle entre en contact avec l'air qui circule horizontalement dans la tour, favorisant le transfert de chaleur de l'eau vers l'air.
2. Transfert de chaleur : lorsque l'air souffle sur l'eau, il évacue la chaleur par évaporation et transfert de chaleur, ce qui provoque le refroidissement de l'eau dans la tour de refroidissement.
3. Récupération et évacuation : L’eau refroidie est collectée au bas de la tour et peut être recyclée dans le processus ou évacuée.
4. Libération de chaleur : La chaleur transférée à l’air est finalement libérée dans l’atmosphère par évaporation et convection.
