GB/T 9770 Ceinture de convoyeur renforcée d'acier Ceinture de convoyeur de câbles pour la transmission de matériaux
-
Mettre en évidence
Résistant à l'usure
,Cintures de convoyeur de câbles en acier antidérapant
,Ceinture de convoyeur à câbles de 1400 mm
-
Nom du produitCintures de convoyeur à câbles en acier
-
MatérielTissu en caoutchouc et en EP
-
QualitéNiveau élevé
-
UtilisationTransimission matériel
-
CaractéristiqueAnti-déchirure résistant à la chaleur
-
Largeur de la ceinture800 à 2800 mm
-
Lieu d'origineChine
-
CertificationGB/T 9770
-
Numéro de modèleRésultats
GB/T 9770 Ceinture de convoyeur renforcée d'acier Ceinture de convoyeur de câbles pour la transmission de matériaux
GB/T 9770 Ceinture de convoyeur renforcée d'acier Ceinture de convoyeur de câbles pour la transmission de matériaux
Description du produit:

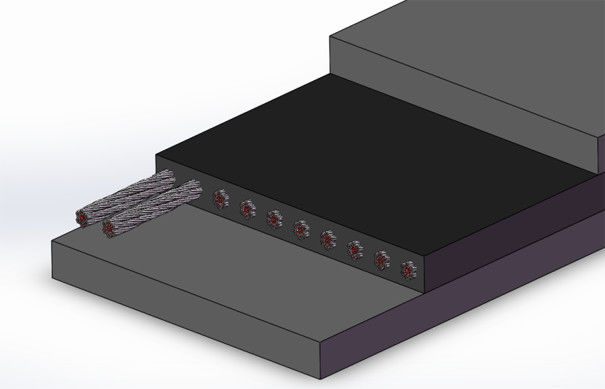

La bande transporteuse en fil d'acier est une bande transporteuse en caoutchouc avec du fil d'acier comme squelette.Il présente les avantages d'une résistance à la traction élevée, bonne résistance aux chocs, longue durée de vie, faible allongement en usage, bonne formation de rainures et bonne résistance à la souplesse.les grandes distances, et à grande vitesse.
Paramètre du produit:
1) Bandes transporteuses en fil de fer exemples de marquages (normes de mise en œuvre: GB/T 9770)
par exemple GB/T 9770 1400 2200 ST3150 8+8 H
Le code de référence est GB/T 9770
1400 ------ Longueur (m)
2200 ------ Largeur (mm)
ST3150 ------ Caractéristiques de résistance
8+8 ------ L'épaisseur de la colle de revêtement supérieure et inférieure
H ------ Code du niveau de performance de la couche de couverture
2) Spécification de la résistance du convoyeur à câbles en acier:
| Nom de l'article | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
Résistance à la traction longitudinale N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
Diamètre nominal maximal du fil de fer mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
Distance entre les câbles mm |
10 ± 1. Je vous en prie.5 | 10 ± 1. Je vous en prie.5 | 12 ± 1.5 | 12 ± 1.5 | 12 ± 1.5 | 12 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 16 ± 1.5 | 17 à 1.5 | 17 à 1.5 |
|
Épaisseur de la colle de la couverture supérieure mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
Épaisseur inférieure de la colle de couverture mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) Spécification de la largeur du fil de câble:
|
Largeur mm |
Nombre de câbles | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) Tableau des performances de la bande transporteuse à câbles:
| Code de niveau | Résistance au câble de traction, MPa≥ | L'allongement au moment de la rupture, % ≥ | Quantité d'usure, mm3≤ |
| D | 18 | 400 | 90 |
| H est | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| Notes:D Œuvrer dans des conditions d'usure sévères;H Œuvrer dans des conditions de rayures sévères;L Œuvrer dans des conditions normales;P Œuvrer dans des conditions résistantes à l'huile, à la chaleur, aux acides et aux alcalis,bandes transporteuses résistantes au froid et généralement ignifuges | |||
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
