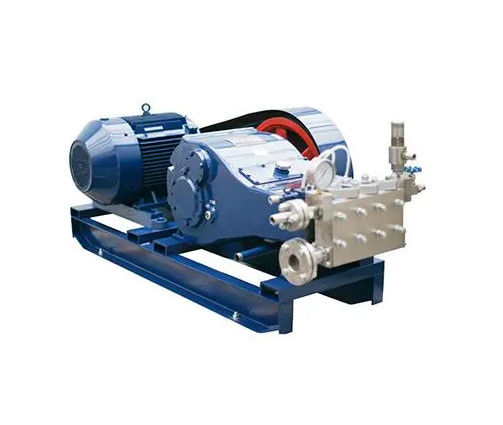

3WP20 High Pressure Reciprocating Pump Triplex Plunger Pump

3WP20 Pompes à haute pression réciproques

Produits - Pompes industrielles - Pompe à plongeur à haute pression
  • Mettre en évidence

    3WP20 Pompes à plongeur haute pression

    ,

    Pompes à plongeur haute pression ODM

    ,

    Pompes à haute pression de 45 MPa

  • Nom du produit
    Pompes à haute pression à triplex
  • Matériel
    Acier allié, acier inoxydable à la martensite, SS316/316
  • Produit d'origine
    - Oui, oui.
  • Diamètre du plongeur
    10 à 30 mm
  • Pression de travail
    4 à 45 MPa
  • Caractéristique
    Triplex
  • Numéro de modèle
    3WP20

3WP20 Pompes à haute pression réciproques

  • 3WP20 High Pressure Reciprocating Pump Triplex Plunger Pump
Obtenir le prix Contactez

3WP20 Pompes à haute pression réciproques

Pompes à triple-plongeur:

1. Convient pour la pompe de test de pression, la pompe de nettoyage haute pression, la pompe de mesure, la pompe de traitement, la pompe d'addition de médicaments, la pompe de pression hydrostatique et la pompe de transfert d'huile, etc. pour les vannes et les tuyaux.

2. type d'assemblage: type horizontal, type vertical, type fixe et type mobile.

3Type d'entraînement: type entraîné par moteur électrique, type entraîné par moteur diesel, type de poulie à courroie, type de boîte de vitesses, type d'ajustement de vitesse électromagnétique et type d'ajustement de vitesse par onduleur.

4Les données techniques figurant sur la fiche de dates sont à titre de référence pour la sélection. Chaque type de pompe est équipé d'une vanne de réglage de sécurité. La pression de chaque pompe peut être réglée arbitrairement.

5Si le débit indiqué dans la fiche ne peut pas répondre à vos besoins lors de la sélection, vous pouvez régler le débit par réglage de vitesse électromagnétique.réglage de la vitesse de l'onduleur ou modification du diamètre du piston pour obtenir le débit demandé.

Spécification de la pompe à triple plongeur:

Charge nominale du plongeur: 350 kg

Longueur de course: 20 mm

Poids: 80 kg

Modèle 3WP20 Pompe à haute pression à triplex réciproque
Diamètre du plongeur (mm) 30 28 26 24 22 20 18 16 14 12 10

Pression au travail (MPa)

 4 5 6 7 8 10 14 16 23 30 45
Vitesse (min) Débit L/min M3/h Puissance KW

150

 L/min 6.36 5.54 4.78 4.07 3.42 2.83 2.29 1.81 1.38 1.02 0.71
M3/h 0.381 0.332 0.287 0.244 0.205 0.17 0.137 0.109 0.083 0.061 0.042
KW 0.6 0.6 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8

200

 L/min 8.5 7.38 6.37 5.43 4.56 3.77 3.05 2.41 1.85 1.37 0.94
M3/h 0.509 0.443 0.382 0.326 0.274 0.226 0.183 0.145 0.111 0.082 0.057
KW 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8

250

 L/min 10.6 9.23 7.96 6.78 5.70 4.71 3.82 3.01 2.31 1.71 1.18
M3/h 0.636 0.554 0.478 0.407 0.342 0.283 0.229 0.181 0.138 0.103 0.071
KW 1 1 1 1 1 1 1 1 1 1 1

300

 L/min 12.7 11.1 9.55 8.14 6.84 5.65 4.58 3.62 2.77 2.05 1.41
M3/h 0.763 0.665 0.573 0.488 0.410 0.339 0.275 0.217 0.166 0.123 0.085
KW 1 1 1 1.2 1 1.2 1.2 1.2 1.2 1.2 1.2

350

 L/min 14.8 12.9 11.4 9.50 7.98 6.59 5.34 4.22 3.23 2.39 1.65
M3/h 0.89 0.775 0.669 0.569 0.479 0.395 0.320 0.253 0.194 0.144 0.099
KW 1.2 1.5 1.5 1.5 1.2 1.5 1.5 1.5 1.5 1.5 1.5

400

 U/min 17.0 14.8 12.74 10.85 9.12 7.54 6.10 4.82 3.69 2.74 1.88
M3/h 1.02 0.888 0.764 0.651 0.547 0.452 0.366 0.289 0.222 0.164 0.113
KW 1.5 1.5 1.5 1.5 1.5 1.5 1.8 1.5 1.8 1.8 1.8

450

 L/min 19.1 16.6 14.33 12.21 10.26 8.48 6.87 5.43 4.15 3.08 2.12
M3/h 1.14 0.997 0.860 0.732 0.616 0.509 0.412 0.326 0.249 0.185 0.127
KW 1.6 1.5 1.8 1.8 1.6 1.8 2.0 1.8 2.0 1.8 2.0

500

 L/min 21.2 18.5 15.92 13.56 11.40 9.42 7.6 6.03 4.62 3.42 2.36
M3/h 1.27 1.11 0.955 0.814 0.684 0.565 0.458 0.362 0.27 0.205 0.141
KW 1.8 1.8 2.0 2.0 1.8 1.8 2.0 2.0 2.2 2.0 2.2

※ Lorsque vous souhaitez sélectionner un type de pompe à pression élevée avec un certain débit et une pression et une pompe à haute pression pour un milieu spécial,S'il vous plaît obtenir votre dernier dessin général et dessin de fondation de notre usine.

Application de la pompe à triple plongeur:

1Applications sous haute pression

LePompes à triple plongeur à haute pressionest conçu pour créer une pression de décharge élevée. Il est donc largement utilisé pour les séchoirs à pulvérisation, le nettoyage à jet, le nettoyage sous pression, les champs pétroliers mobiles et les pompes à boue de forage,nettoyage des eaux usées et autres applications à haute pression.

2. Industries de pâtes et papiers

Le processus de fabrication du papier exige des pompes à haute pression.Pompes à triple plongeur à haute pressionIl peut contribuer à fournir la décharge à haute pression requise, ce qui le rend largement utilisé dans ce secteur.

3. Industrie de transformation

LePompes à réciprocité haute pressionest très adapté à de nombreux processus nécessitant des pompes de décharge haute pression de taille compacte.Ces pompes sont largement utilisées dans les industries de transformation..

4Secteur de la construction

Outre le nettoyage à haute pression, lePompes à réciprocité haute pressionest également largement utilisé dans les équipements routiers et les équipements de construction en raison de leur capacité à générer une pression de décharge élevée.
