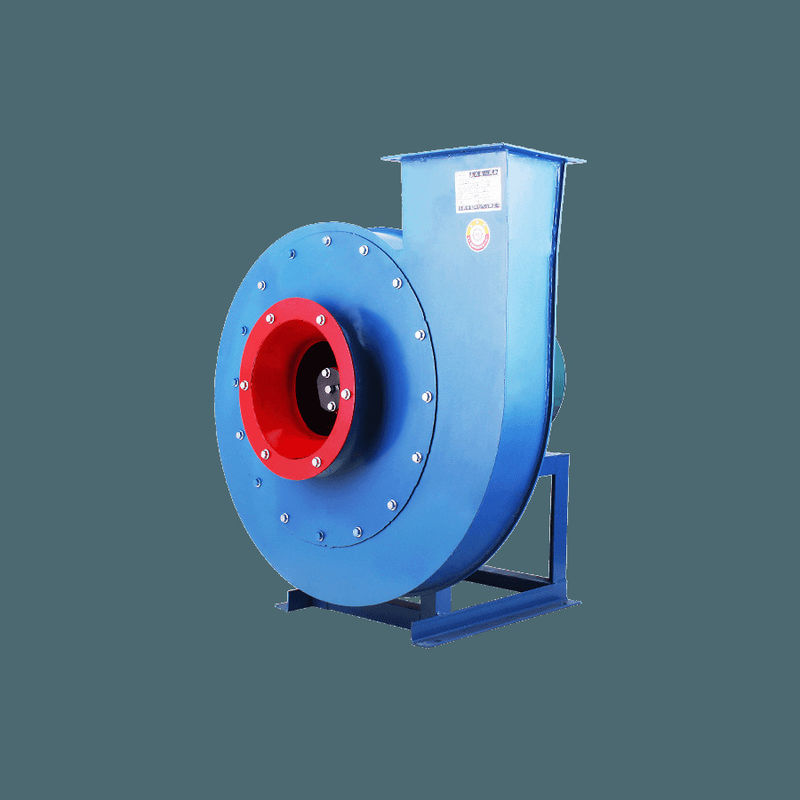

G4-73 Y4-73 Ventilateurs à tirage induit à l'aide d'un souffleur centrifugeur en acier pour la ventilation des chaudières

G4-73 Y4-73 Ventilateurs à tirage induit à l'aide d'un souffleur centrifugeur en acier pour la ventilation des chaudières

1. Vue d' ensemble

G4-73 Y4-73Souffleur centrifugeur en acier et ventilateurs à tirage induitsont adaptés aux systèmes de ventilation et de ventilation par souffle induit des chaudières à vapeur d'une capacité inférieure à 670 t/h dans les centrales thermiques.G4-73 peut également être utilisé pour la ventilation des mines et la ventilation générale.
Le milieu transporté par le ventilateur est l'air et la température maximale ne doit pas dépasser 80 °C; le milieu transporté par le ventilateur à souffle induit est le gaz de combustion,et la température maximale ne doit pas dépasser 250°C.
Devant le ventilateur à écoulement induit, un dispositif d'élimination de la poussière doit être installé pour réduire autant que possible la teneur en poussière des gaz de combustion entrant dans le ventilateur.Selon les conditions générales d'utilisation de la centrale, l'efficacité de dépoussiérage ne doit pas être inférieure à 85%.

2. Caractéristique

(1) LeVentilateur centrifuge et ventilateurs à tirage induitsont constitués d'une seule aspiration, chacune avec un total de 12 numéros de machine N28~28.
(2) Le ventilateur a deux directions de rotation: gauche et droite. Vu d'une extrémité du moteur, la roue tournant dans le sens des aiguilles d'une montre est appelée ventilateur de droite, représenté par "droit";la roue tournant dans le sens inverse des aiguilles d'une montre est appelée ventilateur gauche, représenté par " gauche ".
(3) La position de sortie du ventilateur est exprimée par l'angle de sortie de l'air du boîtier.
(4) Le mode de transmission des ventilateurs est de type D et ils sont tous entraînés par des accouplements élastiques.

3. Spécification

4. Structure

LeVentilateurs à ventilation centrifugesont principalement constitués d'une roue, d'un boîtier, d'une entrée d'air, d'une porte de réglage et d'une partie de transmission.

(1) La roue est constituée de 12 lames à flèche à flèche inclinées vers l'arrière soudés entre le disque avant en forme d'arc conique et le disque arrière en forme de plan.L'utilisation de pales en forme de profilé permet une efficacité élevéeLa roue a été calibrée par équilibre statique et dynamique, de sorte qu'elle fonctionne sans heurts.Les structures de la roue de ventilation et les ventilateurs à courant induit du même numéro de machine sont les mêmes.

(2) L'enveloppe est un corps voluté soudé avec des plaques d'acier ordinaires.Le boîtier du ventilateur d'aspiration unique est fabriqué sous trois formes différentes (le boîtier Ng8 ~ 12 est constitué d'une structure intégrale et ne peut pas être démontéLe ventilateur à tirage induit et la plaque de défilement sont épaissis de manière appropriée pour éviter l'usure.

(3) L'entrée d'air convergente et rationalisée est constituée d'une structure intégrale et fixée sur le côté d'entrée du ventilateur par des boulons.

(4) Le dispositif utilisé pour régler le débit du ventilateur est installé axialement devant l'entrée d'air, avec une plage de réglage de 0° (entièrement ouverte) à 90° (entièrement fermée).Ajustez la position du levier de la portePour un ventilateur cyclonique à droite, en appuyant sur le levier de bas en haut, la direction passe de complètement fermée à complètement ouverte;pour un ventilateur gauche, en tirant sur le levier de haut en bas, la direction passera de complètement fermée à complètement ouverte à complètement ouverte.

(5) L'arbre principal de la partie de transmission est fabriqué en acier de haute qualité et ce ventilateur utilise des roulements à rouleaux.N218~28 utiliser deux boîtes de roulement indépendantes de type oreillerLe boîtier de roulement est équipé d'un thermomètre et d'un indicateur de niveau d'huile (uniquement pour les ventilateurs à tirage induit).La quantité d'huile ajoutée est conforme aux prescriptions de la marque de niveau d'huileSi de la graisse est utilisée dans la boîte de roulement cylindrique intégrale N28~16, un baffle d'huile doit être ajouté au côté boule de la boîte de roulement et sa rainure de fixation a été préfabriquée.Le ventilateur à courant d'air induit est équipé d'un dispositif de refroidissement par eauLa consommation d'eau varie en fonction de la température et est généralement considérée comme de 05 à 1 m2/h.
