Résumé:

Les rouleaux à bande de transport sont des dispositifs utilisés pour soutenir la bande de transport et les matériaux transportés sur elle, et pour assurer le fonctionnement stable de la bande de transport.rouleaux à charbon, les rouleaux d'inclinaison en avant, les rouleaux de transition, les rouleaux supérieurs parallèles, les rouleaux tampons, les rouleaux auto-alignés et les rouleaux à branche de retour (branche inférieure).

Classification:

1. Rouleaux de convoyeur à tranches:utilisés pour transporter des branches (branches supérieures), disponibles en 35° et 45°. Généralement, des rouleaux à rainures de 35° sont couramment utilisés.

2. Rouleaux à convoyeur à inclinaison:Les rouleaux latéraux de la roue au ralenti à 35° sont inclinés 15° vers l'avant dans le sens de marche afin d'assurer une bonne centralisation du convoyeur et de réduire les risques de déviation (figure 9).

3Le rouleau de transition:utilisé entre le rouleau de tête ou de queue et le premier ensemble de rouleaux à rainures. The conveyor belt can be gradually flattened from a flat shape to a groove or from a grooved shape to reduce the edge tension of the conveyor belt and prevent material from spreading when suddenly flattenedIl existe trois types de rouleaux de transition: 10°, 20° et 30°.

4. Rouleau parallèle supérieur:Utilisé pour transporter des objets finis.

5Le rouleau tampon:Il existe des rouleaux tampons de type anneau en caoutchouc à rainures de 35° et 45°, installés sous la tranchée de guidage de la section de réception du matériau,il peut absorber l'énergie cinétique d'impact de la courroie lorsque les matériaux transportés tombent, ce qui prolonge la durée de vie du convoyeur (figure 10).

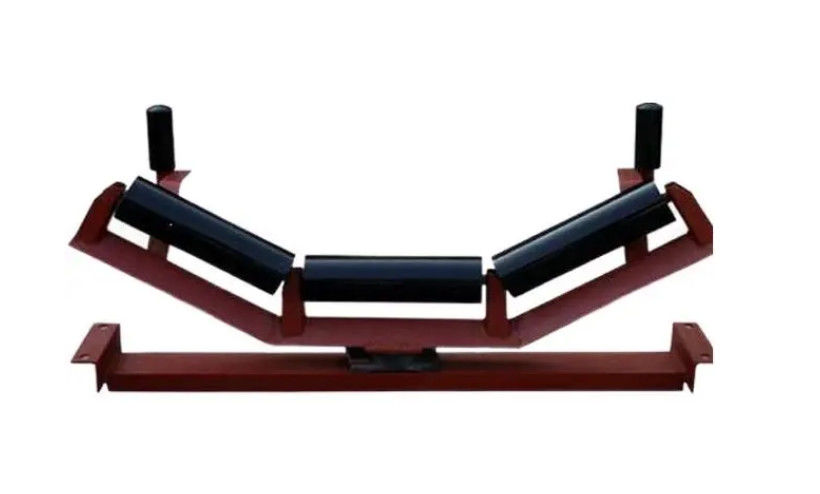

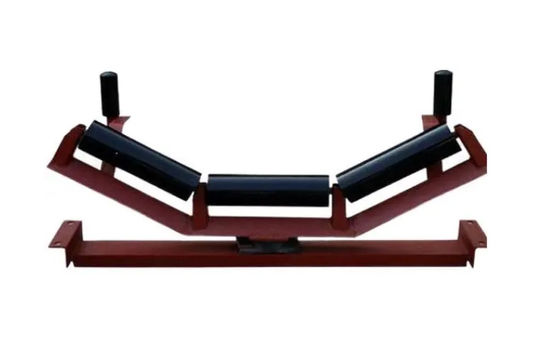

6. Rouleau auto-aligné:Il existe deux types de rouleaux auto-alignés: le type de frottement et le type conique (voir figure 11 et figure 12).Il peut empêcher le convoyeur de se promener et jouer le rôle de centralisation et de réglage de déviationLes deux branches supérieures et inférieures sont disponibles.

7. Retour du rouleau de branche/rouleau de branche inférieur:plat (voir figure 13), en forme de V, inclination vers l'avant en forme de V (voir figure 14), peigne en forme de V (voir figure 15), spirale (voir figure 15, figure 16) et inverse en forme de V et autres types.Les rouleaux inférieurs inclinés vers l'avant en forme de V et en forme de V sont utilisés pour des largeurs de bande plus grandes et peuvent centrer la bande transporteuse déchargéeLes rouleaux en forme de V et inversés sont assemblés ensemble pour avoir un meilleur effet anti-déviation.Les rouleaux en forme de V, en forme de peigne et en forme de spirale peuvent éliminer les matériaux collants attachés au convoyeur, maintenir la surface de la ceinture propre et fonctionner en douceur sans déviation.

Les chiffres:
