Thermocouple de mesure rapide de la température KS
,Thermocouple de mesure rapide de la température KW
,Thermocouple de type industriel k
-
Nom du produitThermocouple de mesure de la température
-
ModèleLe nombre d'unités utilisées est déterminé en fonction de l'énergie utilisée
-
Temps de réponse≤ 6S
-
Plage de température0°C à 1800°C
-
Allocation±5℃
-
Application du projetMesure industrielle de la température
-
Caractéristiqueréponse rapide
-
Lieu d'origineJIANGSU, en Chine
Par défaut, le système de mesure de la température doit être utilisé pour mesurer la température de l'air.
Par défaut, le système de mesure de la température doit être utilisé pour mesurer la température de l'air.
[ Analyse structurelle ]

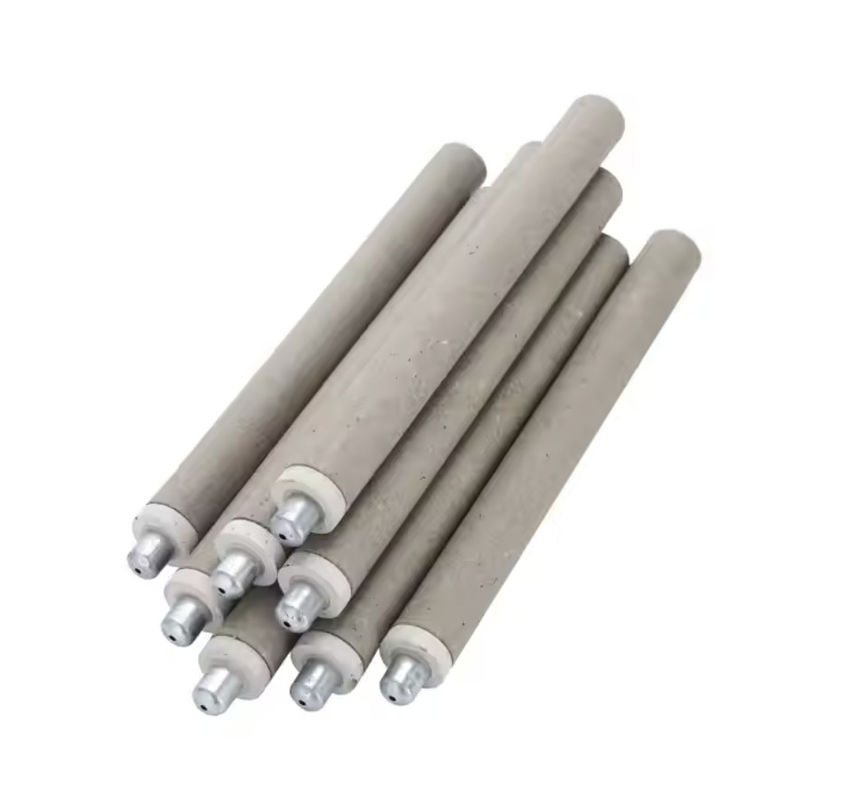

La structure d'uneThermocouple rapideest principalement composé d'une tête de thermocouple à température et d'un grand tube en papier.La tête du thermocouple est principalement composée de fils de thermocouple positifs et négatifs soudés au fil de compensation pour le thermocouple rapideLe support est recouvert d'un petit tube en papier et le fil de thermocouple est soutenu et protégé par du quartz.Équipé d'un capuchon anti-esclavage à l'extérieur, tous les composants sont concentrés dans la tête de boue et collés ensemble avec un agent de remplissage ignifuge, ce qui le rend non détachable et donc jetable.
[ Principe de fonctionnement ]
Sur la base de l'effet thermoélectrique des métaux, la différence de température générée aux deux extrémités de laParticules de chauffageDeux composants différents de conducteurs sont soudés aux deux extrémités pour former un circuit.L'extrémité de mesure directe est appelée l'extrémité de travail (extrémité chaude)Quand il y a une différence de température entre l'extrémité chaude et l'extrémité froide, un courant thermique sera généré dans le circuit.Lorsqu'il est connecté à un appareil d'affichage, la valeur de température correspondante de la force électromotive thermoélectrique générée sera indiquée sur l'instrument,et la force électromotive augmentera avec l'augmentation de la température.
[ Paramètre ]
| Numéro | Nom | Modèle | Marque de diplôme | Allocation | Plage de mesure | Temps de mesure | Caractéristiques applicables |
| 1 |
Rhénium de tungstène3- Rhénium de tungstène25 |
KW | W | ± 5°C | 0°C à 1800°C | ≤ 6S | Aussi connu sous le nom"un thermocouple au tungstène et au rhénium", Il présente les avantages d'une stabilité thermique fiable et d'un prix bas, et est largement utilisé par les utilisateurs. |
| 2 | Platine et rhodium30 - Platine et rhodium6 | Le secteur privé | B. Pour | ± 3°C | 0°C à 1750°C | ≤ 6S |
Aussi connu sous le nom "une résistance à l'écoulement de l'air", il a les caractéristiques de performances thermoélectriques stables et de résistance à haute température, mais le métal précieux est cher. |
| 3 | Platine et rhodium10-platine | KS | S | ± 3°C | 0°C à 1650°C | ≤ 6S | Aussi connu sous le nom "un thermocouple au rhodium de platineIl possède les caractéristiques de performances thermoélectriques stables et une résistance à la température modérée, mais le métal précieux est cher. |
| 4 | Platine et rhodium13-platine | KR | R | ± 3°C | 0°C à 1650°C | ≤ 6S | Aussi connu sous le nom "Thermocouple de type R", ses performances globales sont équivalentes à celles du produit n° 3 et il n'est pratiquement pas utilisé pour la mesure de la température en Chine. |
1- explication du nom du produit: tungstène-rhénium 3-tungstène-rhénium 25 fait référence à la composition chimique du matériau de l'électrode positive contenant 97% de tungstène et 3% de rhénium,et la composition chimique du matériau de l'électrode négative contenant 75% de tungstène et 25% de rhénium.
2Les produits du tableau ci-dessus nécessitent tous: une résistance de boucle ≤ 3Ω, une résistance d'isolation ≥ 500MΩ, un temps de mesure ≤ 6S
3Longueur du tube en papier: 300-1200 mm (peut être personnalisé sur demande)
4Taux de réussite des tests: ≥98%
LeThermocouple de mesure rapide de la températureest utilisé pour mesurer la température de l'acier fondu et du métal fondu à haute température.Il peut fournir une température précise et est un produit essentiel pour améliorer la qualité de l'acier.
